Một lớp bê tông chỉ dày vài centimet có thể quyết định cốt thép bên trong công trình bắt đầu rỉ sau vài năm hay vẫn được bảo vệ trong nhiều thập kỷ. Điều đáng nói là lớp này gần như biến mất khỏi tầm mắt ngay sau khi bê tông được đổ, nên nếu cốt thép đặt sai vị trí hoặc con kê không đủ, sai sót thường chỉ lộ ra khi kết cấu đã xuất hiện nứt, bong tróc và ăn mòn. Bài viết của Kiến trúc 3TA phân tích chiều dày lớp bê tông bảo vệ theo tiêu chuẩn, vai trò của con kê trong thi công và vì sao một chi tiết tưởng như rất nhỏ lại ảnh hưởng trực tiếp đến độ bền và an toàn của cả công trình.
Lớp bê tông bảo vệ quyết định độ bền cốt thép
Lớp bê tông bảo vệ là phần bê tông nằm từ bề mặt ngoài của cấu kiện đến bề mặt cốt thép gần nhất. Nó không chỉ che thép khỏi môi trường mà còn góp phần đảm bảo sự làm việc đồng thời giữa bê tông và cốt thép, khả năng neo, độ bền trước tác động môi trường và khả năng chịu lửa của kết cấu.
Chiều dày tối thiểu phụ thuộc môi trường

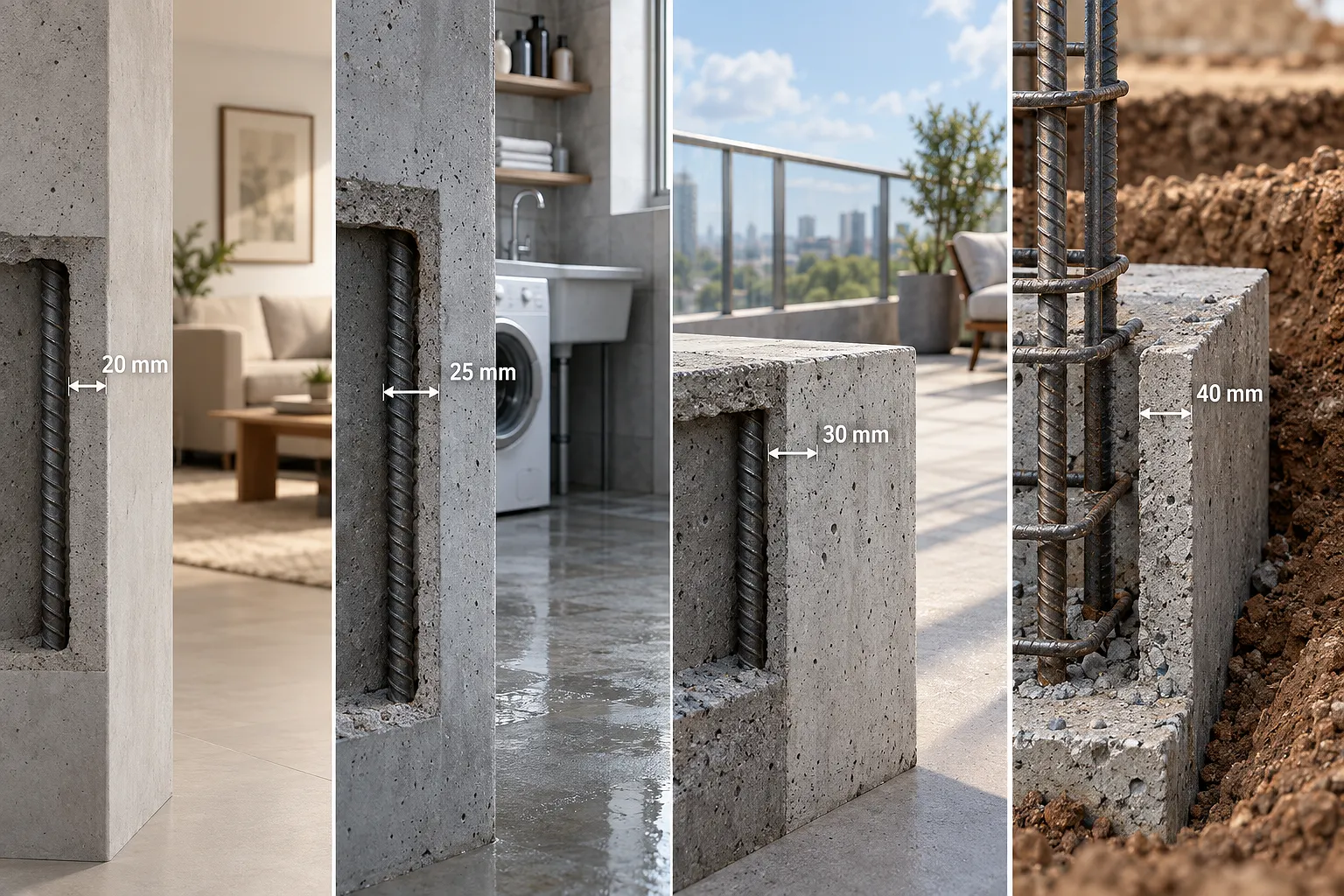

Theo TCVN 5574:2018, chiều dày tối thiểu của lớp bê tông bảo vệ đối với cốt thép chịu lực thay đổi theo điều kiện làm việc của kết cấu. Trong không gian được che phủ có độ ẩm bình thường hoặc thấp, mức tối thiểu là 20mm; trong không gian có độ ẩm cao trên 75% và không có biện pháp bảo vệ bổ sung là 25mm; ngoài trời là 30mm; còn trong đất hoặc trong móng có lớp bê tông lót là 40mm. Tiêu chuẩn đồng thời yêu cầu trong mọi trường hợp lớp bảo vệ không được nhỏ hơn đường kính thanh cốt thép và không nhỏ hơn 10mm.
Những con số này cho thấy lớp bảo vệ không phải một kích thước có thể áp dụng giống nhau cho mọi vị trí trong ngôi nhà. Một dầm nằm trong không gian khô ráo, một ban công tiếp xúc mưa nắng và một đài móng nằm trong đất chịu ba điều kiện môi trường khác nhau, nên yêu cầu bảo vệ cốt thép cũng khác nhau. Với môi trường có tính xâm thực mạnh như khu vực ven biển, nước mặn hoặc môi trường hóa chất, thiết kế còn phải xét thêm các yêu cầu bảo vệ tương ứng thay vì chỉ tăng chiều dày theo cảm tính.
Không phải lớp bảo vệ càng dày càng tốt
Mục tiêu của thiết kế không phải tạo ra lớp bê tông càng dày càng an toàn, mà là đặt cốt thép đúng vị trí đã được tính toán. Nếu thanh thép bị đẩy sâu hơn vào trong so với thiết kế, chiều cao làm việc hữu hiệu của dầm hoặc sàn có thể thay đổi và khả năng chịu lực thực tế không còn đúng với giả thiết tính toán. Mặt khác, lớp bê tông bảo vệ quá dày ở một số cấu kiện cũng có thể làm tăng nguy cơ nứt bề mặt và cần các biện pháp cấu tạo bổ sung.
TCVN 5574:2018 thậm chí yêu cầu với lớp bê tông bảo vệ dày hơn 50mm ở một số cấu kiện chịu uốn, kéo hoặc nén lệch tâm phải bố trí thêm cốt thép cấu tạo dạng lưới, trừ trường hợp móng. Điều này cho thấy bản chất của vấn đề là kiểm soát đúng vị trí cốt thép và đúng cấu tạo thiết kế, chứ không phải đơn giản tăng thêm vài centimet bê tông để “chắc ăn”.
Con kê giữ cốt thép đúng vị trí khi đổ bê tông

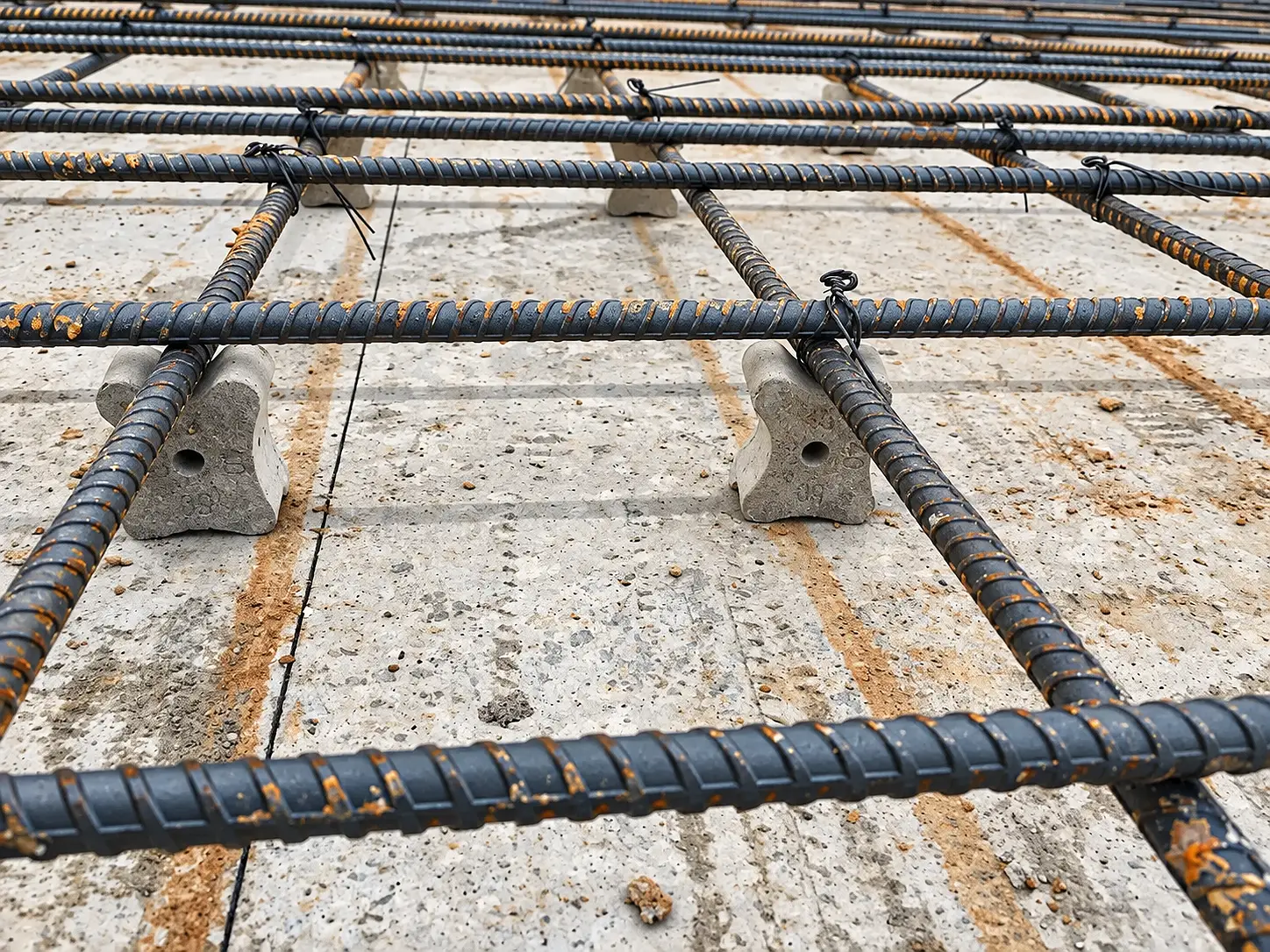

Bản vẽ có thể quy định chính xác chiều dày lớp bê tông bảo vệ, nhưng con số đó chỉ được đảm bảo khi cốt thép giữ đúng vị trí trong suốt quá trình thi công. Con kê được đặt giữa cốt thép và cốp pha để duy trì khoảng cách thiết kế, hạn chế lưới thép bị võng, xô lệch hoặc ép sát vào bề mặt khi công nhân di chuyển, đổ và đầm bê tông.
Không có một khoảng cách bố trí con kê cố định cho mọi cấu kiện. Số lượng và vị trí phụ thuộc vào đường kính thép, độ cứng của lưới, hình dạng cấu kiện và biện pháp thi công. Điều quan trọng là hệ cốt thép phải ổn định trước khi đổ bê tông và vẫn giữ được đúng cao độ, khoảng cách với cốp pha trong suốt quá trình thi công.
Các vật liệu tạm bợ như gạch vỡ, mẩu gỗ hay đá không nên được dùng thay con kê chuyên dụng vì khó kiểm soát chính xác chiều dày lớp bảo vệ, đồng thời có thể dịch chuyển, hút nước hoặc tạo điểm không đồng nhất trong bê tông. Con kê bằng bê tông, vữa hoặc nhựa chuyên dụng có kích thước xác định giúp kiểm soát vị trí cốt thép tốt hơn.
Với gia chủ tự giám sát công trình, thời điểm quan trọng nhất để kiểm tra là ngay trước khi đổ bê tông. Có thể quan sát trực tiếp xem cốt thép có chạm cốp pha, lưới thép có bị võng hoặc xô lệch và con kê đã được bố trí đủ để giữ ổn định hệ thép hay chưa. Sau khi bê tông được đổ và đông cứng, những chi tiết này đều bị che kín và việc khắc phục sai sót sẽ khó khăn hơn rất nhiều.
Lớp bảo vệ mỏng làm kết cấu xuống cấp từ bên trong
Sai sót về lớp bê tông bảo vệ thường không tạo ra sự cố ngay sau khi tháo cốp pha. Công trình vẫn có thể trông hoàn toàn bình thường trong một thời gian dài, trong khi độ ẩm, carbon dioxide hoặc các ion gây ăn mòn đang dần tiến sâu vào bê tông và tiếp cận cốt thép.
Ăn mòn gây nứt và bong bê tông

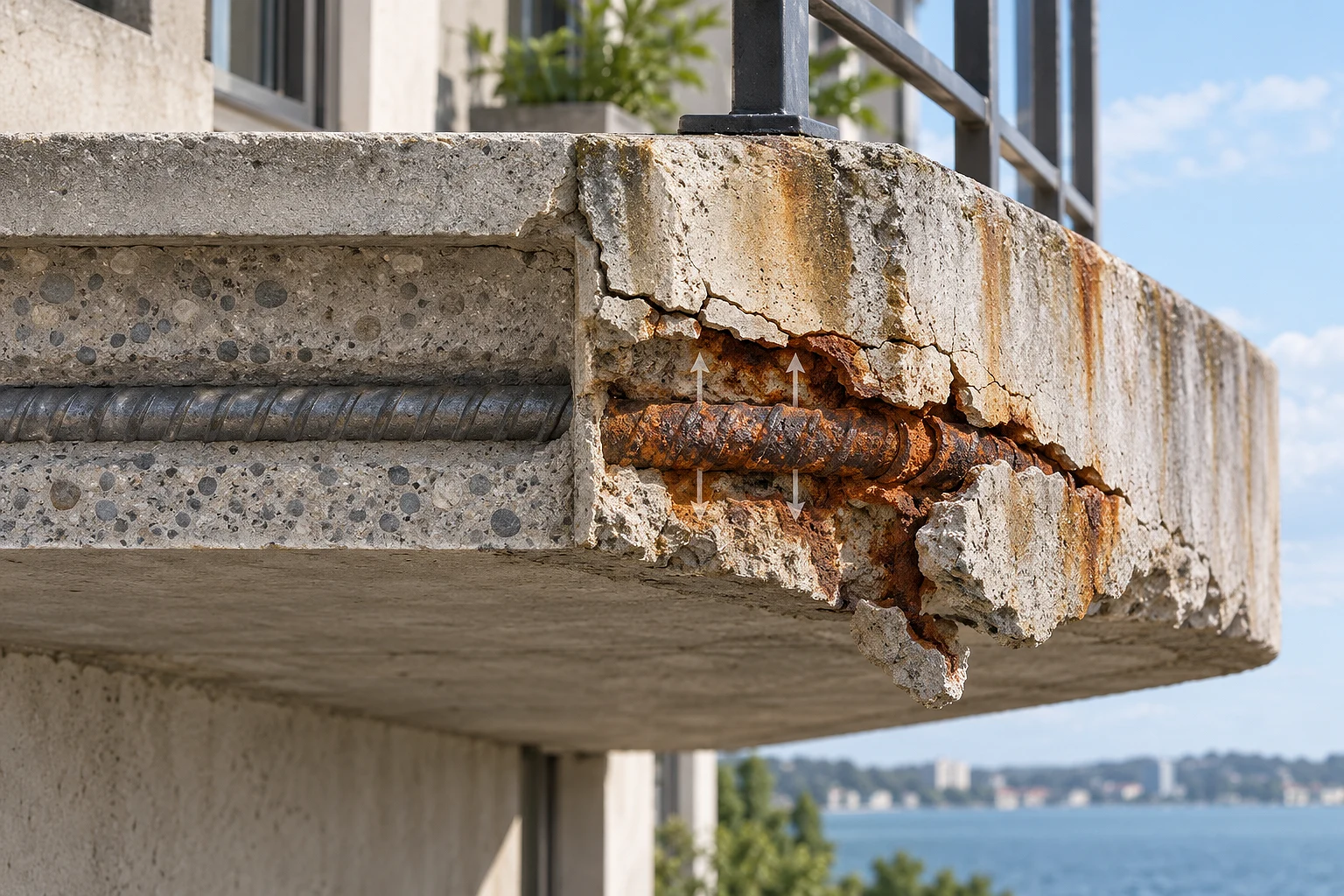

Khi môi trường bảo vệ quanh cốt thép suy giảm và thép bắt đầu ăn mòn, sản phẩm gỉ có thể có thể tích lớn hơn nhiều so với phần thép ban đầu. Các nghiên cứu về ăn mòn bê tông cốt thép thường ghi nhận thể tích sản phẩm gỉ có thể vào khoảng hai đến sáu lần thể tích sắt đã bị ăn mòn. Sự giãn nở này tạo áp lực từ bên trong lên lớp bê tông vốn có khả năng chịu kéo thấp, làm xuất hiện các vết nứt chạy dọc theo thanh thép và sau đó có thể dẫn đến bong bật lớp bê tông bảo vệ.
Khi bê tông bắt đầu bong, cốt thép càng tiếp xúc trực tiếp hơn với nước và không khí, khiến quá trình ăn mòn tăng tốc. Vì vậy những vết nứt dọc thanh thép, vết ố gỉ hoặc mảng bê tông bong ở ban công, mái, sê nô và cấu kiện ngoài trời không đơn thuần là vấn đề thẩm mỹ; chúng có thể là dấu hiệu cho thấy quá trình xuống cấp bên trong đã diễn ra trong một thời gian.
Lớp bảo vệ đủ chiều dày làm tăng quãng đường mà các tác nhân gây ăn mòn phải đi qua trước khi tới thép. Đây là một trong những lý do cùng một chất lượng bê tông nhưng cốt thép đặt quá sát bề mặt thường có nguy cơ xuống cấp sớm hơn đáng kể.
Lớp bảo vệ còn góp phần bảo vệ cốt thép khi cháy

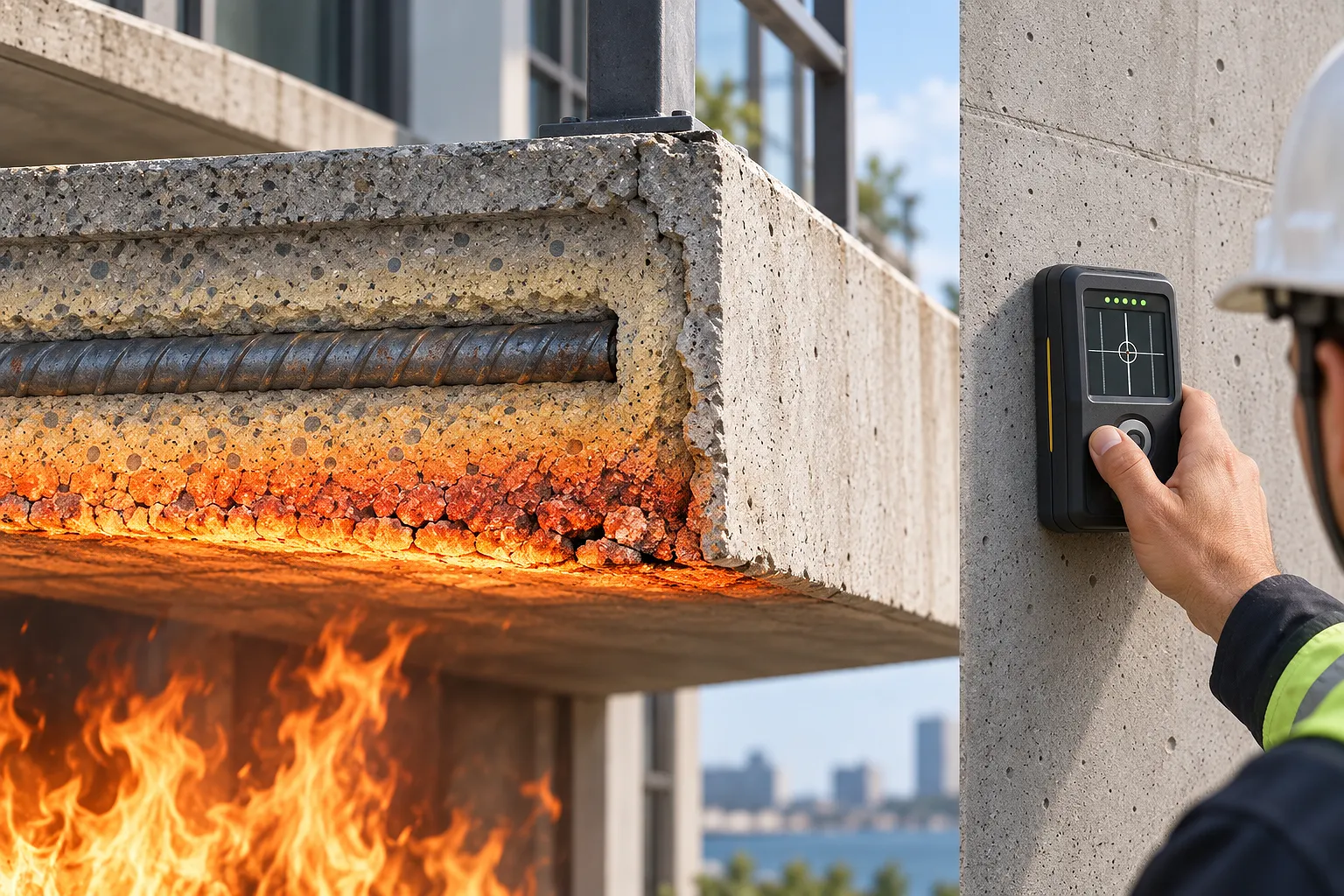

Bê tông cũng đóng vai trò như một lớp cách nhiệt tự nhiên cho cốt thép. Trong hỏa hoạn, nhiệt độ tại bề mặt cấu kiện tăng rất nhanh nhưng cần thời gian để truyền qua bê tông tới thép bên trong. Khi nhiệt độ cốt thép tăng cao, cường độ và độ cứng của thép giảm, từ đó ảnh hưởng trực tiếp đến khả năng chịu lực của kết cấu.
Vì vậy chiều dày lớp bảo vệ là một trong những thông số liên quan đến khả năng chịu lửa của cấu kiện bê tông cốt thép. Tuy nhiên khả năng chịu lửa thực tế không thể chỉ suy ra từ một con số cover đơn lẻ mà còn phụ thuộc kích thước cấu kiện, loại bê tông, vị trí cốt thép, tải trọng và yêu cầu thiết kế cháy tương ứng.
Với công trình đã hoàn thiện, việc kiểm tra lớp bê tông bảo vệ không nhất thiết phải đục phá. Cover meter hoặc máy dò cốt thép sử dụng nguyên lý điện từ có thể xác định vị trí cốt thép và ước lượng chiều sâu lớp bê tông phủ bên ngoài. Đây là phương pháp kiểm tra không phá hủy được sử dụng trong kiểm định chất lượng, mặc dù độ chính xác có thể bị ảnh hưởng bởi đường kính thanh thép, mật độ cốt thép và cấu tạo thực tế của cấu kiện.
Chất lượng kết cấu nằm ở những thứ không còn nhìn thấy

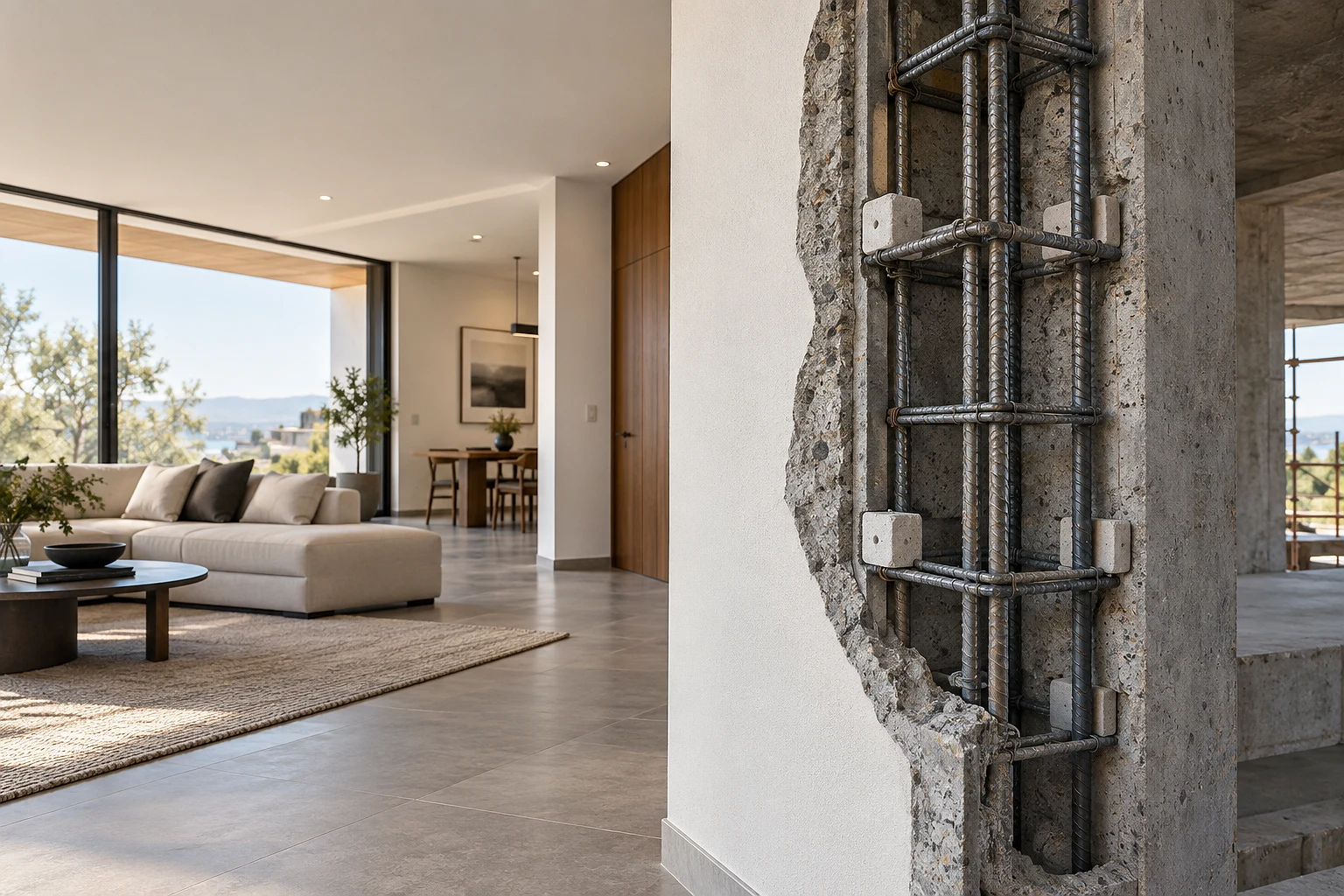

Phần lớn những gì gia chủ nhìn thấy sau khi công trình hoàn thiện là sơn, gạch, trần, cửa và bề mặt bê tông. Nhưng tuổi thọ của ngôi nhà lại phụ thuộc rất nhiều vào những chi tiết đã bị che kín từ những ngày đầu thi công: vị trí từng thanh thép, lớp bê tông bao quanh chúng, con kê nhỏ nằm lại trong cấu kiện và cách hệ cốt thép được giữ ổn định trước khi bê tông đông cứng.
Đó cũng là điểm khác biệt giữa việc chỉ kiểm tra “bề mặt có đẹp hay không” và kiểm soát chất lượng thực sự. Một dầm có thể rất phẳng, một sàn có thể không nhìn thấy khuyết tật nào sau khi tháo cốp pha, nhưng nếu cốt thép nằm quá sát bề mặt thì khả năng bảo vệ trước độ ẩm và môi trường đã bị giảm ngay từ ngày đầu tiên. Sai sót này có thể không biểu hiện trong vài tháng hay vài năm, nhưng nó đã được “đúc” vĩnh viễn vào kết cấu.
Bởi vậy, công đoạn quan trọng nhất nhiều khi lại diễn ra trước thời điểm bê tông được đổ xuống. Kiểm tra vị trí thép, con kê, cốp pha và lớp bảo vệ đúng theo bản vẽ là một việc nhỏ nếu làm đúng lúc, nhưng có thể tránh được những sửa chữa rất lớn nhiều năm sau đó. Khi bê tông đã phủ kín tất cả, cơ hội sửa một sai lệch đơn giản gần như không còn.
Một công trình bền không được tạo nên chỉ bằng bê tông mác cao hay những thanh thép lớn. Nó đến từ việc từng vật liệu được đặt đúng vị trí và thực hiện đúng vai trò của mình. Lớp bê tông bảo vệ cốt thép chỉ dày vài centimet là một ví dụ điển hình: gần như vô hình trong ngôi nhà hoàn thiện, nhưng lại đứng giữa cốt thép và môi trường trong suốt toàn bộ tuổi đời của công trình.
