Sàn bê tông cốt thép hai lớp là hạng mục quen thuộc trong hầu hết nhà phố và biệt thự hiện nay, nhưng cũng là nơi rất dễ bị làm sai mà chủ nhà không hề hay biết. Hai lớp thép nằm chồng lên nhau trong cùng một tấm sàn mỏng, chỉ cách nhau vài centimet, nên chỉ cần lệch vị trí hoặc thiếu con kê đúng cách, toàn bộ khả năng chịu lực của sàn có thể giảm đi đáng kể. Vấn đề là sau khi đổ bê tông, lớp thép bên trong hoàn toàn biến mất khỏi tầm mắt. Một sàn thép đặt đúng và một sàn thép đặt ẩu có thể trông giống hệt nhau khi nhìn bề mặt hoàn thiện.
Bài viết dưới đây của Kiến trúc 3TA trình bày tiêu chuẩn đặt thép sàn hai lớp và những dấu hiệu giúp chủ nhà phân biệt thợ làm đúng với thợ làm ẩu, ngay trước khi bê tông được đổ.
Vì sao sàn cần đặt thép hai lớp

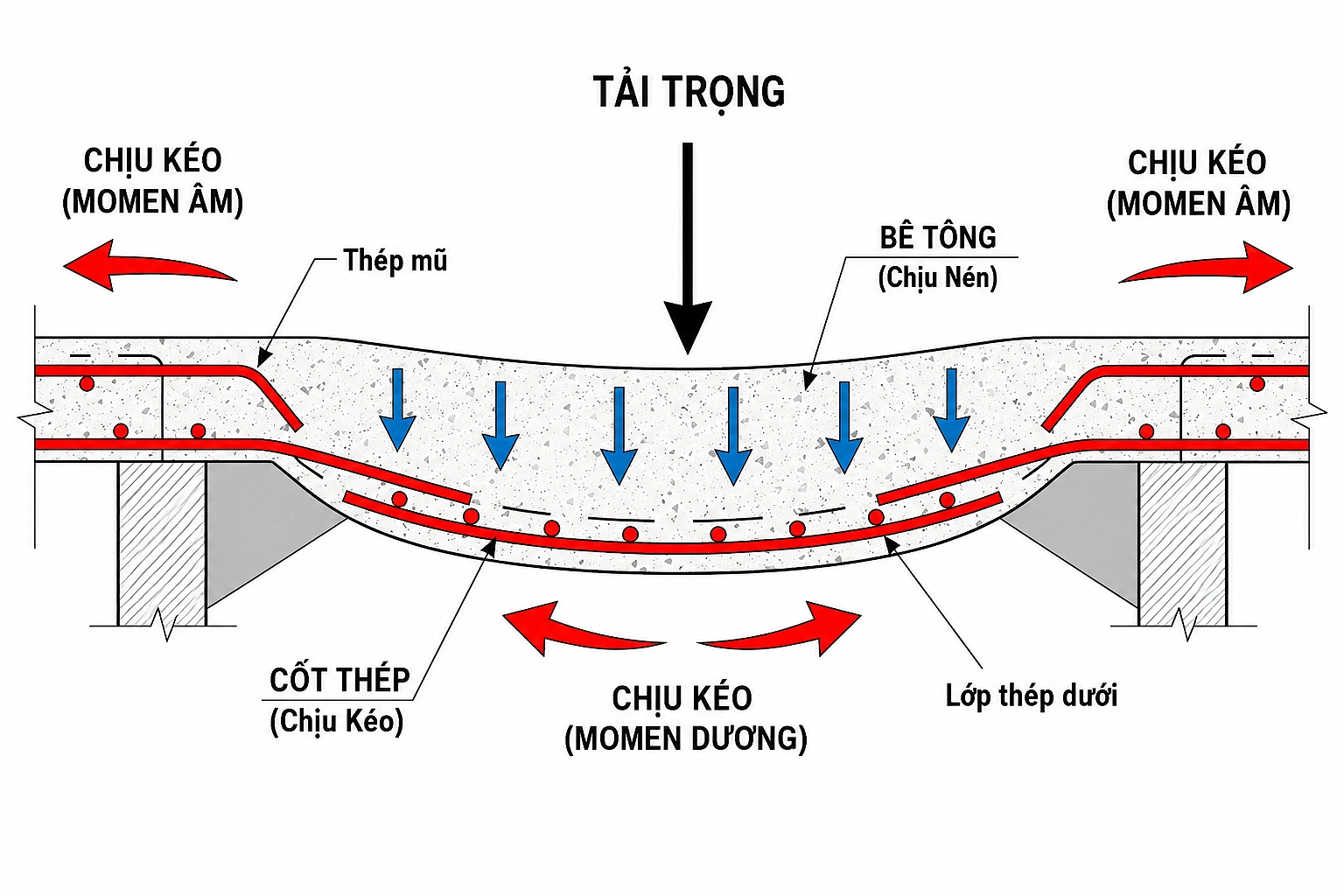

Khi chịu tải trọng, sàn bê tông cốt thép chịu cả lực kéo ở mặt dưới lẫn lực kéo ở mặt trên, tùy vào vị trí trên nhịp sàn. Ở giữa nhịp, mặt dưới của sàn bị kéo căng; còn tại các vị trí gối lên dầm hoặc tường, mặt trên của sàn mới là nơi chịu lực kéo lớn nhất. Bê tông chịu kéo rất kém, nên cần có thép để gánh phần lực kéo này ở cả hai mặt. Đó là lý do sàn cần hai lớp thép: lớp dưới chủ yếu chịu lực ở giữa nhịp, lớp trên chủ yếu chịu lực tại các vị trí gối.
Nếu chỉ đặt một lớp thép, hoặc đặt đủ hai lớp nhưng sai vị trí, sàn có thể xuất hiện vết nứt ngay tại những vùng lẽ ra phải được gia cường, dù tổng khối lượng thép sử dụng vẫn đúng theo thiết kế. Hiểu rõ nguyên lý này giúp chủ nhà dễ dàng nhận ra một bộ thép sàn đạt tiêu chuẩn cần đáp ứng những yêu cầu cụ thể nào.
Tiêu chuẩn đặt thép sàn 2 lớp gồm những gì

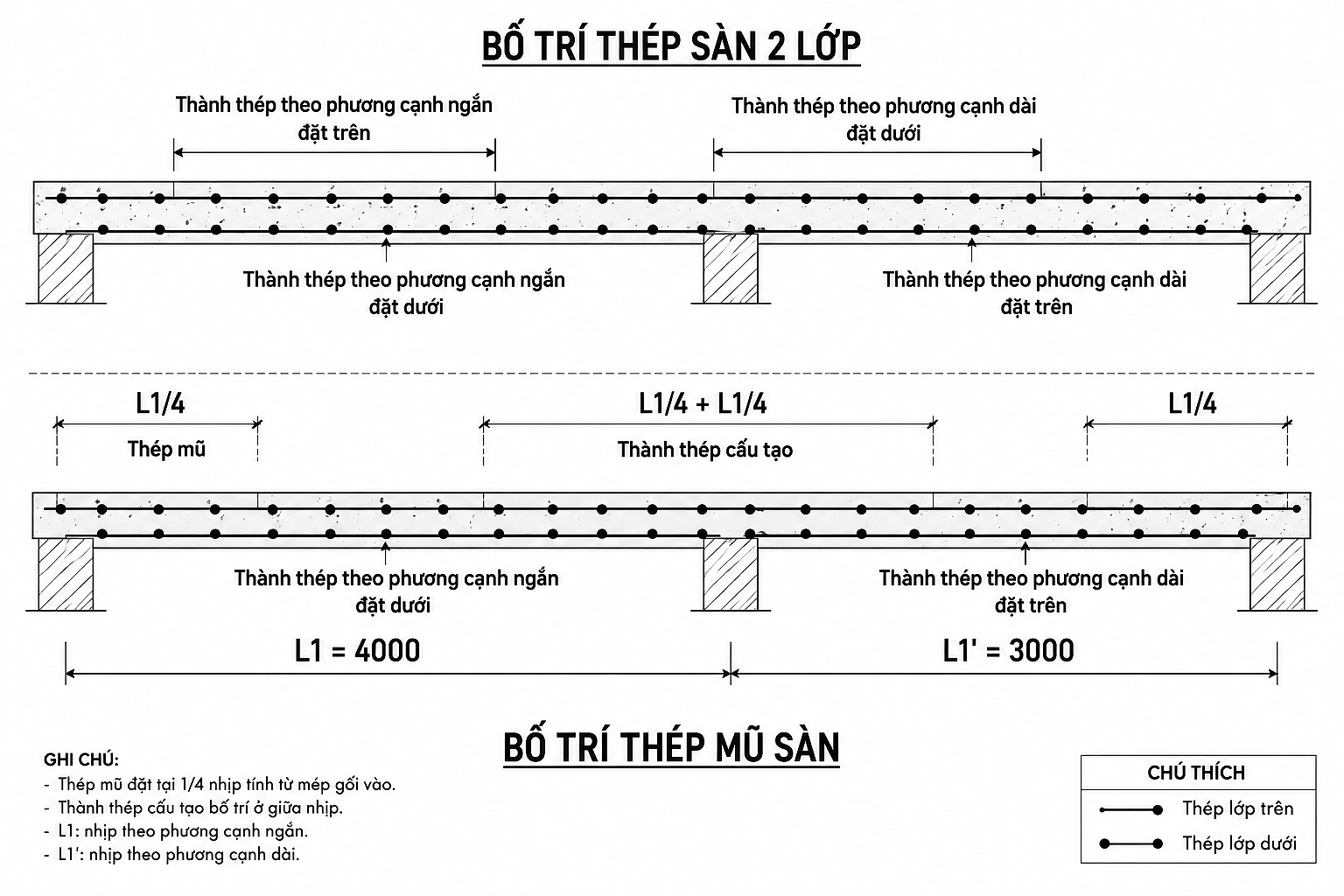

Một bộ thép sàn hai lớp đúng kỹ thuật cần đảm bảo bốn yếu tố: vị trí lớp thép dưới, vị trí lớp thép trên, khoảng cách giữa các thanh thép và cách kê để giữ đúng lớp bê tông bảo vệ.
Lớp thép dưới chịu lực kéo giữa nhịp
Lớp thép dưới được đặt sát đáy sàn, chỉ cách mặt dưới của sàn một khoảng bằng lớp bê tông bảo vệ theo thiết kế, thường trong khoảng 15 đến 20 milimet tùy điều kiện môi trường. Lớp thép này chạy dọc theo cả hai phương của sàn, chịu trách nhiệm chính cho lực kéo tại giữa nhịp, nơi sàn thường bị võng nhiều nhất khi chịu tải.
Nếu lớp thép dưới bị đặt quá sát mặt trên hoặc bị đẩy lệch trong quá trình đổ bê tông, khả năng chịu lực tại giữa nhịp sẽ giảm đáng kể, dù nhìn bằng mắt sau khi hoàn thiện gần như không thể phát hiện. Song song với lớp thép dưới, lớp thép trên cũng cần được đặt đúng vị trí để phát huy tác dụng.
Lớp thép trên chống nứt tại vị trí gối
Lớp thép trên nằm gần mặt trên của sàn, tập trung chủ yếu tại các vị trí sàn gối lên dầm hoặc tường, nơi mô-men uốn đổi dấu và mặt trên trở thành vùng chịu kéo. Ở khu vực giữa nhịp, lớp thép trên thường thưa hơn hoặc chỉ đóng vai trò thép cấu tạo.
Đây là lớp thép dễ bị bỏ qua nhất trong thi công thực tế, vì thợ thường có xu hướng đi lại, kéo dây điện hoặc đặt ống nước ngay trên lớp thép này trước khi đổ bê tông, khiến nó bị đạp lún xuống gần với lớp thép dưới. Khi hai lớp thép quá gần nhau, phần bê tông ở giữa gần như mất tác dụng, và sàn dễ nứt ngay tại các vị trí gối sau một thời gian sử dụng. Cùng với vị trí hai lớp thép, khoảng cách giữa các thanh thép cũng cần đúng theo tiêu chuẩn thiết kế.
Khoảng cách thép sàn theo tiêu chuẩn
Khoảng cách giữa các thanh thép trong cùng một lớp được quy định cụ thể trong bản vẽ kết cấu, thường dao động từ 100 đến 200 milimet tùy tải trọng và nhịp sàn. Khoảng cách này không nên tự ý điều chỉnh tại công trường, kể cả khi thợ cho rằng việc thưa hơn vẫn “đủ chắc”.
Với những vị trí có tải trọng tập trung, như khu vực đặt bể nước, cầu thang hoặc tường xây phía trên, khoảng cách thép thường được thiết kế dày hơn khu vực xung quanh. Chủ nhà nên đối chiếu khoảng cách thực tế tại những vị trí này với bản vẽ, không chỉ kiểm tra chung chung toàn bộ mặt sàn. Khoảng cách đúng cũng chỉ có ý nghĩa khi thép được kê đúng cách để giữ nguyên vị trí trong lúc đổ bê tông.
Cách kê thép để giữ đúng lớp bê tông bảo vệ

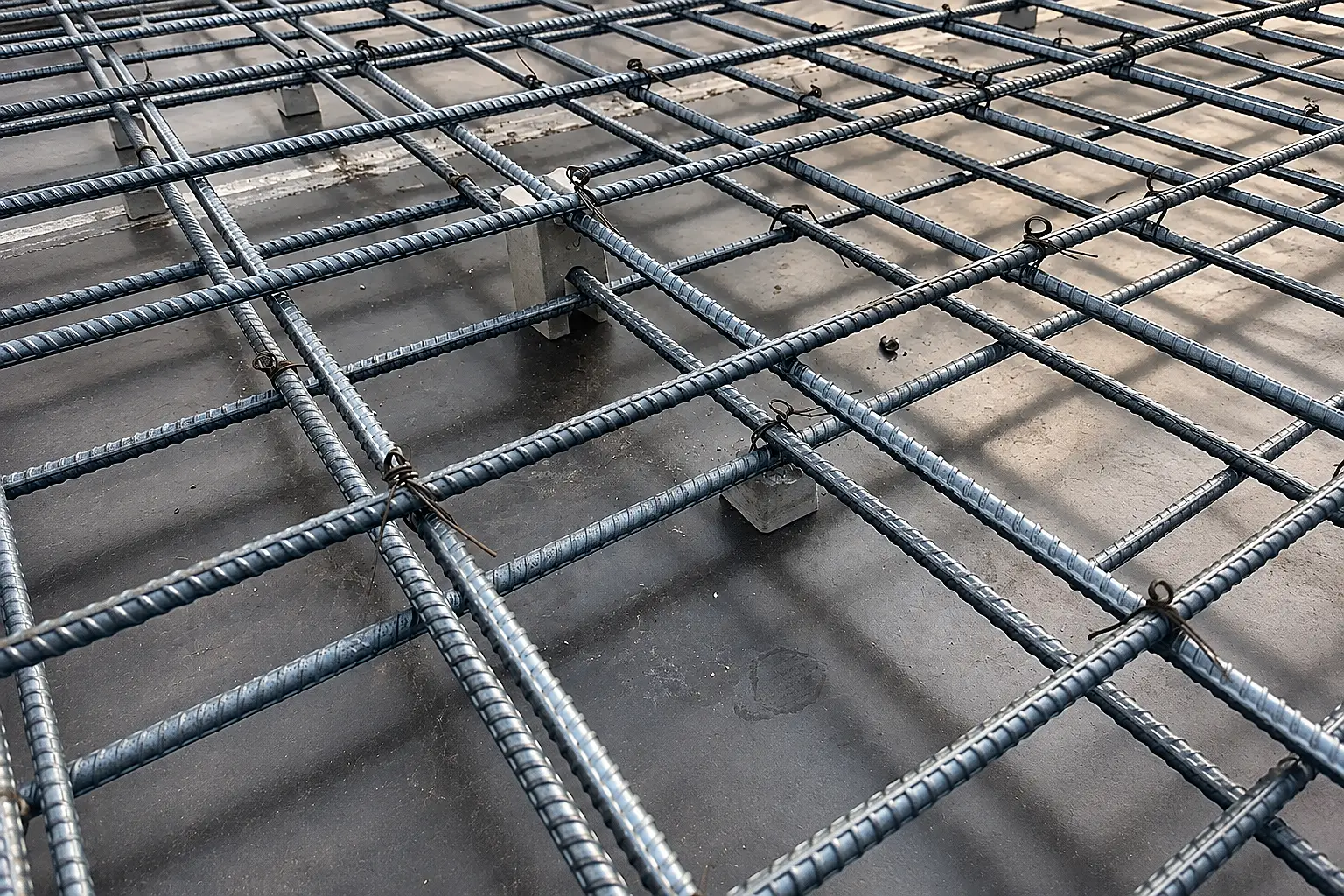

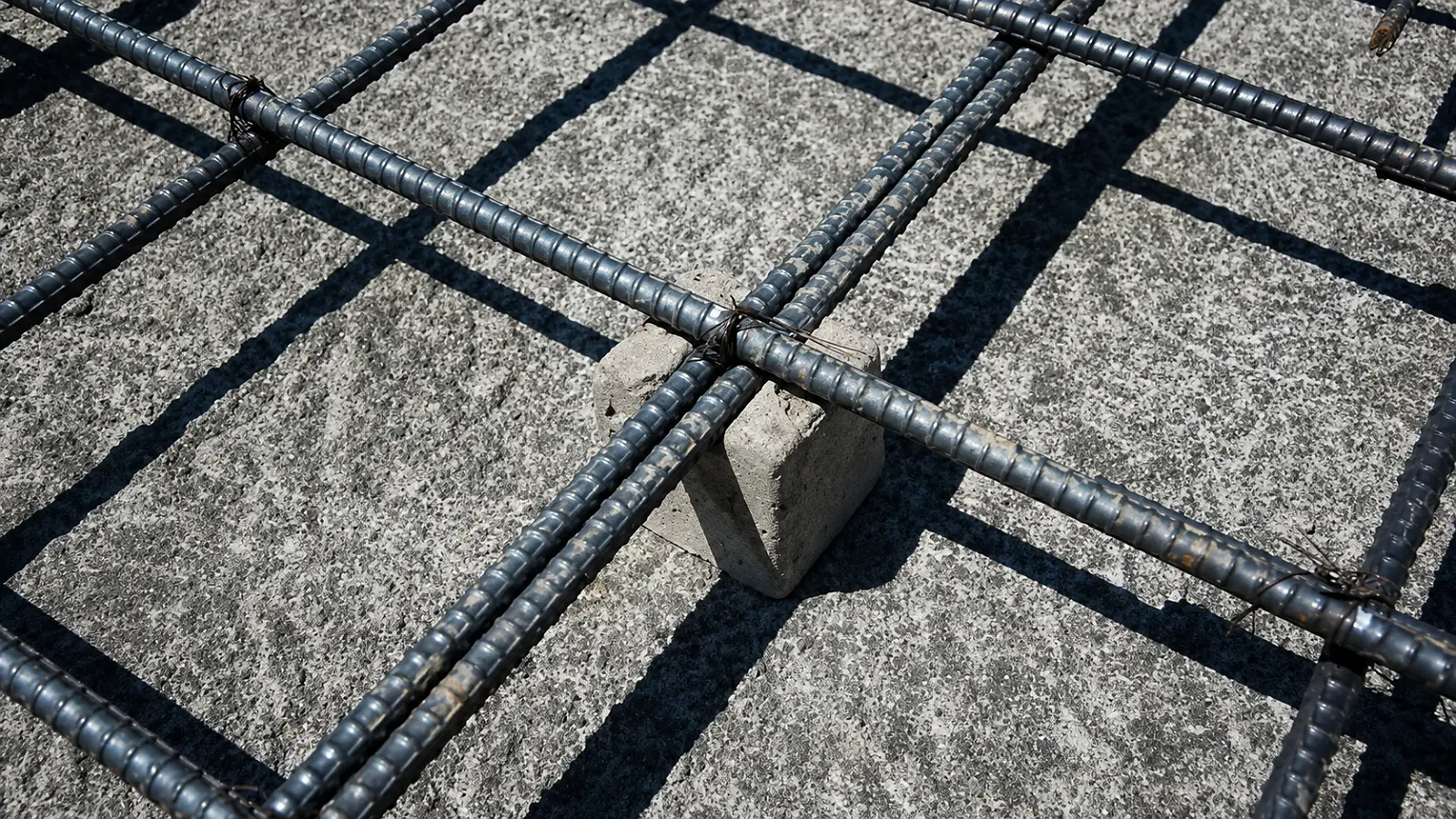

Con kê là chi tiết nhỏ nhưng quyết định toàn bộ tiêu chuẩn đặt thép có được giữ đúng trong thực tế hay không. Con kê bê tông đúc sẵn hoặc con kê nhựa chuyên dụng được đặt dưới lớp thép dưới và giữa hai lớp thép, giúp cố định khoảng cách trước khi đổ bê tông.
Nếu dùng gạch vỡ, đá dăm hoặc mẩu gỗ thay cho con kê chuyên dụng, khoảng cách giữa các lớp thép sẽ không đồng đều và dễ bị lệch khi công nhân di chuyển trên sàn thép trong lúc đổ bê tông. Số lượng con kê cũng cần đủ dày, thường khoảng một điểm kê trên mỗi mét vuông, để tránh tình trạng thép bị võng giữa các điểm kê. Khi bốn yếu tố trên không được đảm bảo, một số dấu hiệu cụ thể sẽ lộ ra ngay tại công trường.
Dấu hiệu thợ làm ẩu khi đặt thép sàn
Một số dấu hiệu có thể nhận ra ngay tại công trường trước khi đổ bê tông. Lớp thép trên bị đạp lún gần sát lớp thép dưới, đặc biệt tại các lối đi lại nhiều, là dấu hiệu phổ biến nhất của việc thi công ẩu. Khoảng cách thép không đều giữa các thanh, có chỗ dày có chỗ thưa hơn hẳn so với bản vẽ, cũng cho thấy quá trình đặt thép không được kiểm soát chặt. Việc dùng vật liệu tạm như gạch vỡ để kê thép, không phải con kê chuyên dụng, là dấu hiệu dễ nhận biết bằng mắt thường ngay cả với người không có chuyên môn.
Nếu thợ đổ bê tông ngay sau khi buộc thép xong mà không có bước nghiệm thu riêng, hoặc từ chối cho chủ nhà chụp ảnh lớp thép trước khi đổ, đây cũng là dấu hiệu cần đặc biệt lưu ý. Nhận diện được những dấu hiệu này, chủ nhà có thể kiểm tra kỹ hơn trước khi cho phép đổ bê tông sàn.
Cách chủ nhà kiểm tra trước khi đổ bê tông

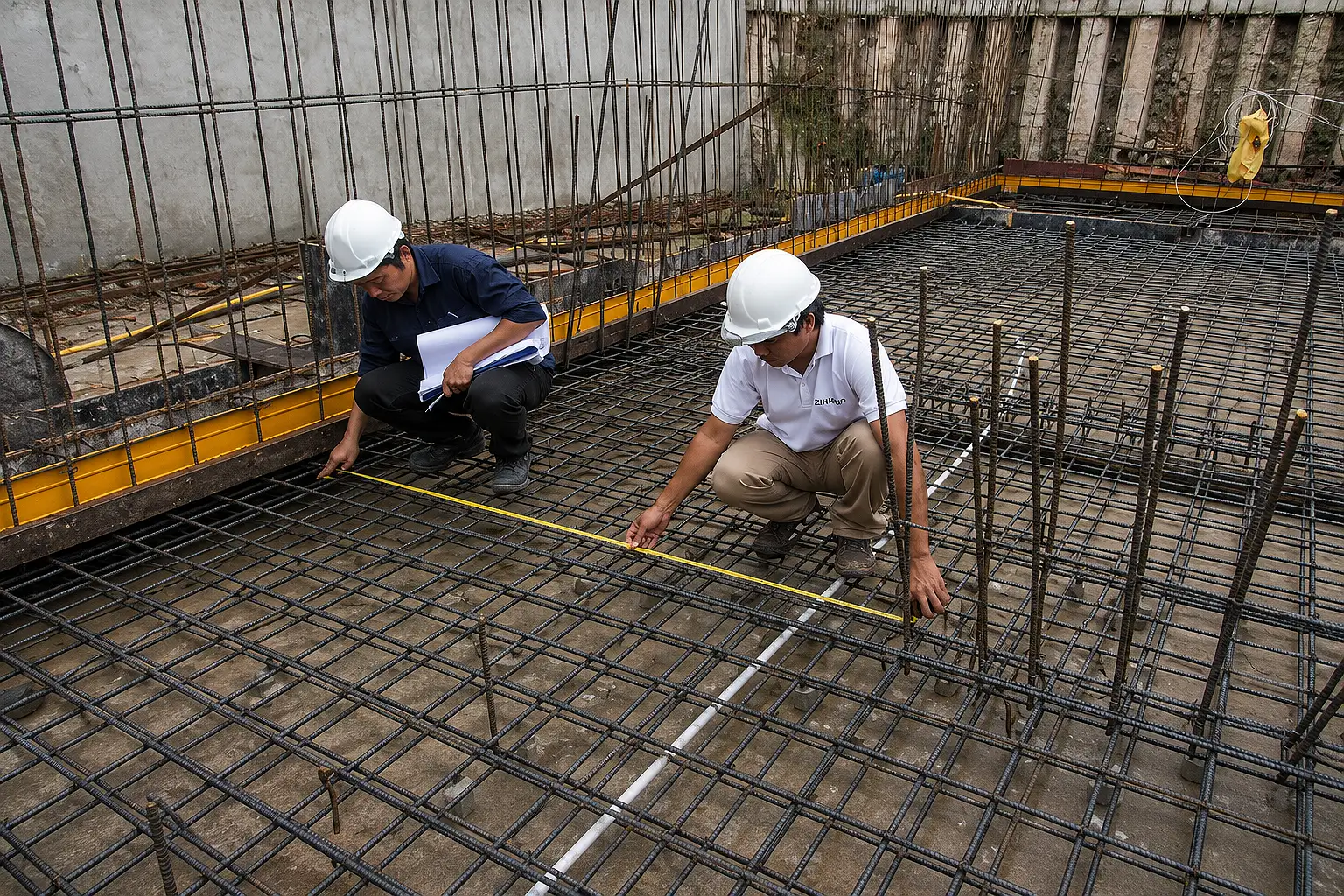

Thời điểm duy nhất để kiểm tra thép sàn là trước khi đổ bê tông, khi toàn bộ hai lớp thép còn lộ ra ngoài. Chủ nhà nên có mặt tại công trường vào đúng giai đoạn này, không chỉ nghiệm thu khi sàn đã hoàn thiện. Việc kiểm tra có thể bắt đầu bằng cách đối chiếu số lượng và đường kính thép thực tế với bản vẽ kết cấu, sau đó dùng thước đo lại khoảng cách giữa các thanh thép tại vài vị trí ngẫu nhiên. Chủ nhà cũng nên tự tay ấn thử lên lớp thép trên để cảm nhận độ chắc chắn của con kê, đồng thời chụp ảnh toàn bộ mặt sàn thép từ nhiều góc để lưu lại làm bằng chứng.
Nếu phát hiện bất thường, nên yêu cầu chỉnh sửa ngay tại chỗ và chỉ cho phép đổ bê tông sau khi đã kiểm tra lại lần cuối. Một khi bê tông đã đổ, mọi sai sót về vị trí thép gần như không còn cách nào khắc phục. Từ toàn bộ tiêu chuẩn và cách kiểm tra trên, có thể thấy chất lượng của một sàn nhà nằm ở những chi tiết không ai nhìn thấy sau khi hoàn thiện.
Sàn chắc chắn bắt đầu từ những chi tiết không nhìn thấy
Thép sàn hai lớp là phần kết cấu quan trọng nhưng lại vô hình ngay sau khi công trình hoàn thiện. Một sàn đặt thép đúng chuẩn và một sàn đặt thép ẩu có thể không khác biệt gì trên bề mặt trong nhiều năm đầu, cho đến khi vết nứt bắt đầu xuất hiện tại đúng những vị trí lẽ ra phải được gia cường.
Chủ nhà cần nắm được nguyên lý hai lớp thép, biết những dấu hiệu làm ẩu và có mặt đúng thời điểm để kiểm tra trước khi đổ bê tông. Chỉ cần vậy đã đủ để tránh phần lớn rủi ro, mà không cần tự tính toán kết cấu. Khi thép sàn được đặt đúng từ những chi tiết nhỏ nhất, sàn nhà mới thực sự có được độ bền như bản vẽ kết cấu đã tính toán.
